日本NACHI不二越的UVN系列變量葉片泵是該品牌液壓產品線中的高性能代表，以其變量控制、高效率、低噪音等特點廣泛應用于工業機械、注塑機、機床等領域。以下是該系列泵的詳細規格參數及技術解析：
一、系列定位與核心特點
變量控制技術
壓力補償型變量：通過內置壓力調節閥自動調整排量，維持系統壓力穩定，減少能量損耗。
負載敏感型變量（可選）：根據負載需求實時調節流量，進一步優化能耗。
高效率設計
優化葉片與定子曲線，減少內泄漏，容積效率可達92%以上（滿載時）。
低噪音運行
采用高精度加工和動平衡設計，噪音≤68dB（1米距離），適合對噪音敏感的場景。
長壽命與可靠性
關鍵部件（如軸承、密封）采用進口材質，平均壽命≥20,000小時（連續運行）。
二、核心規格參數
1. 排量與流量
排量范圍：
標準型號：8cm3/rev ~ 100cm3/rev（共12種規格）。
特殊定制：可擴展至150cm3/rev（需咨詢廠家）。
理論流量計算：
流量（L/min）= 排量（cm3/rev）× 轉速÷ 1000。
示例：UVN-40-F（排量40cm3/rev）在1500rpm時，流量=40×1500÷1000=60L/min。
2. 壓力參數
額定壓力：14MPa（140bar）（連續工作）。
峰值壓力：21MPa（210bar）（短時過載，≤1分鐘）。
壓力調節范圍：
通過變量機構可無級調節輸出壓力，最低設定值建議≥2MPa以避免泵內泄漏過大。
3. 轉速范圍
最低轉速：500rpm（確保吸油充分）。
最高轉速：
標準型號：1800rpm（齒輪傳動）。
高速型號（可選）：3000rpm（需強化軸承設計）。
推薦工作轉速：1000~1500rpm（平衡效率與壽命）。
4. 介質兼容性
適用液壓油：
礦物基液壓油（ISO VG32~VG100）。
合成液壓油（需確認粘度范圍）。
粘度要求：
推薦工作粘度：10~100mm2/s（40℃時）。
極限粘度：5~400mm2/s（需特殊設計）。
溫度范圍：
油液溫度：-15℃~+80℃（特殊密封可擴展至-30℃~+100℃）。

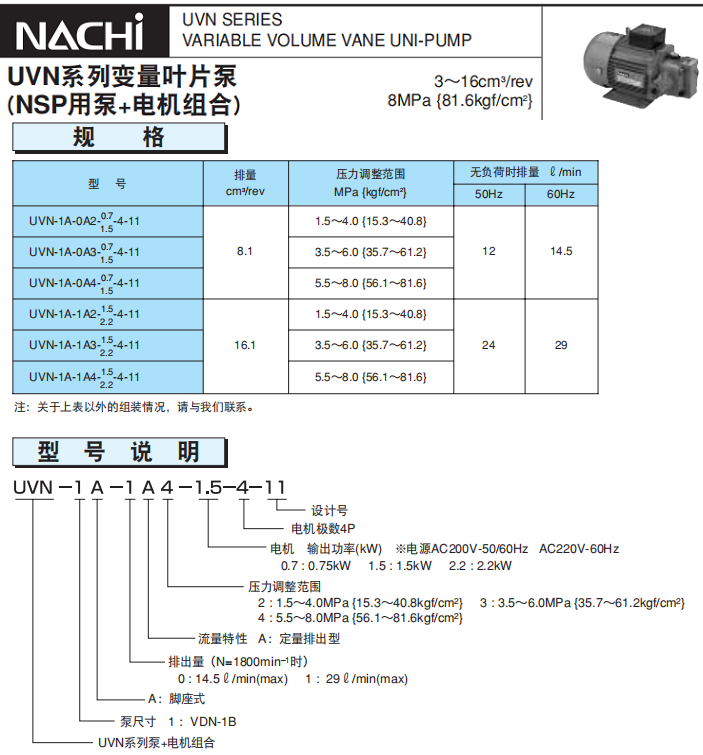

不二越UVN-1A-0A2-0.7-4-11變量葉片泵,不二越UVN-1A-0A2-1.5-4-11變量葉片泵
不二越UVN-1A-0A3-0.7-4-11變量葉片泵,不二越UVN-1A-0A3-1.5-4-11變量葉片泵
不二越UVN-1A-0A4-0.7-4-11變量葉片泵,不二越UVN-1A-0A4-1.5-4-11變量葉片泵
不二越UVN-1A-1A2-1.5-4-11變量葉片泵,不二越UVN-1A-1A2-2.2-4-11變量葉片泵
不二越UVN-1A-1A3-1.5-4-11變量葉片泵,不二越UVN-1A-1A3-2.2-4-11變量葉片泵
不二越UVN-1A-1A4-1.5-4-11變量葉片泵,不二越UVN-1A-1A4-2.2-4-11變量葉片泵
三、結構與設計細節
變量機構
壓力補償型：通過彈簧和壓力閥控制斜盤角度，自動調節排量。
手動調節型（可選）：通過外部手柄手動設定排量，適用于固定工況。
葉片設計
采用雙作用葉片結構，每轉排油兩次，流量脈動小。
葉片材質：高碳鉻軸承鋼（SUJ2），表面鍍硬鉻處理。
密封系統
軸封：氟橡膠（FKM）機械密封，耐高溫、耐腐蝕。
端蓋密封：O型圈+防塵圈，防止泄漏和灰塵侵入。
安裝方式
法蘭安裝：符合ISO 6162-1/2標準，支持SAE、DIN等多種接口。
軸伸形式：平鍵軸（標準）或花鍵軸（可選，適配聯軸器）。
四、性能曲線與效率
容積效率
在額定壓力（14MPa）下，容積效率≥90%（轉速≥1000rpm）。
總效率
綜合容積效率和機械效率，總效率可達85%以上（中等負載時）。
壓力-流量曲線
隨著系統壓力升高，泵自動降低排量以維持壓力穩定，曲線平滑無突變。
五、應用領域
注塑機：控制合模、射膠動作的液壓動力源。
機床：數控銑床、磨床的進給系統驅動。
壓力機：金屬沖壓、拉伸設備的液壓控制。
自動化設備：機器人、裝配線的液壓夾緊與定位。
特殊場景：船舶舵機、建筑機械（需防腐蝕處理）。
六、選型與維護建議
選型步驟
步驟1：確定系統所需最大流量和壓力。
步驟2：根據轉速范圍選擇排量（避免長時間低速或超速運行）。
步驟3：確認介質粘度和溫度是否在允許范圍內。
步驟4：選擇變量類型（壓力補償或負載敏感）。
維護周期
日常檢查：油液清潔度（NAS 9級以下）、噪音異常。
定期維護：每2000小時更換液壓油和濾芯，檢查葉片磨損。
常見故障排除
流量不足：檢查吸油濾芯是否堵塞、葉片是否磨損。
壓力波動：變量機構彈簧疲勞或壓力閥卡滯，需清洗或更換。
異常噪音：軸承損壞或油液中含空氣，需更換軸承或排氣。
